一、FX型机械搅拌式连续浮选机用途：
FX型械搅拌式连续浮选机适于实验室用浮游方法进行矿物选别。此浮选机是以二槽一组数台组连接起来做连续浮选机，槽数是偶数，自两槽到十槽不等，根据用户要求可为左式亦可右式浮选机。
二、FX型机械搅拌式连续浮选机结构说明：
FX型浮选机属叶轮式机械浮选机，由以下主要部分组成：槽体部，以钢板焊接制造。其中利用叶轮搅拌及括板装置。
1、为了调正槽内矿浆液面及被刮出泡沫层的厚度，利用两槽壁板制成中间槽，其中安装矿浆液面调节器，在槽内罩盖上面安装孔板，用来防止矿浆的混乱运动对泡沫区的影响，同时也可以防止脉石被机械带到精矿中去。
在槽体部置有衬板，防止磨损槽底，衬板可以更换，槽底外部置有排矿口，清洗时放水之用。
矿浆流经壁板上的溢流口进入中间槽和尾槽，中间槽的下部与槽壁下部罩盖的导管进入下一个槽中，这样可以继续流经浮选机的槽数全部，从给矿槽流入，由尾槽的排矿口排出，槽体下部的前后置有进矿口，便于改变工艺流程。
2、叶轮系统，是安装在浮选机槽中心位置上，叶片向上成径向排列的盘状叶轮，固定在叶轮轴的下端绕竖轴管，管上端位于浆石和泡沫层之上，下端支承在罩盖上，当叶轮旋转时，沿竖管可吸入大量空气，在罩盖下面固定着防护盘，防护盘与叶轮之间隙大小与吸入空气量有关，其*大间隙不超过3㎜，间隙过大时，更换磨损的防护盘，或适当调整之。竖管上的孔用来循环矿浆，并使矿浆与空气搅拌在一起，叶轮轴上部装在轴承壳内的滚动轴中旋转，轴承壳装在横梁上，轴的顶端固定着皮带轮，通过三角带接通电动机转动。调正三角带的紧张度由螺母来实现。
3、刮泡装置，泡沫利用回转刮板沿浮选机括出，刮板装在槽体的排矿口外，刮板轴一端装有皮带轮，动力通过蜗轮减速机及三角带传动而旋转。
二、FX型机械搅拌式连续浮选机技术参数：技术参数 单位 规格型号 FX2-1.5 FX2-3 FX2-7 FX2-12 FX2-24 FX2-39 1 选槽容积 L 1.5 3 7 12 24 39 2 选槽数量 槽 2 2 叶轮直径 mm 70 110 130 170 200 3 叶轮转速 转/分 1400 1332、1600、1836 1320 1100 447、618、787 809 4 刮板转速 转/分 33 20、30 20、30 24 12、16 20 13、21 5 给矿粒度 mm 0.05-0.2 6 电机(1台两槽) 250w 270w 600w 1100w 1500w 7 外型尺寸 mm 378×406×523 500×500
×600623×590×750 740×600
×700942×804×925 1081×762×930 8 重量 kg 25 40 55 85 260
-
您可能感兴趣
-
石城县国邦矿山机械有限公司
6S型摇床、浮选机，破碎机，溜槽，球磨机，分级机，离心机，跳汰机及各式实验矿山设备

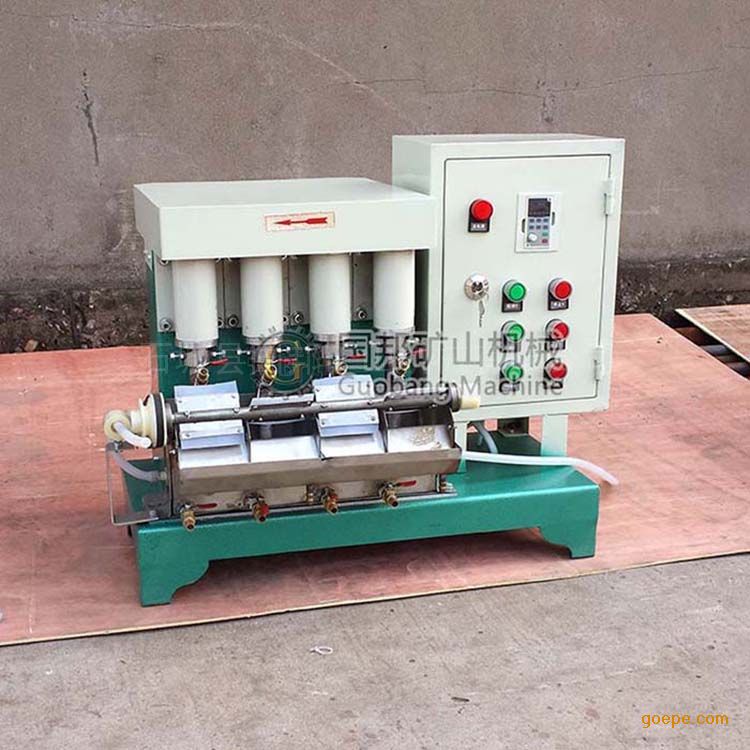

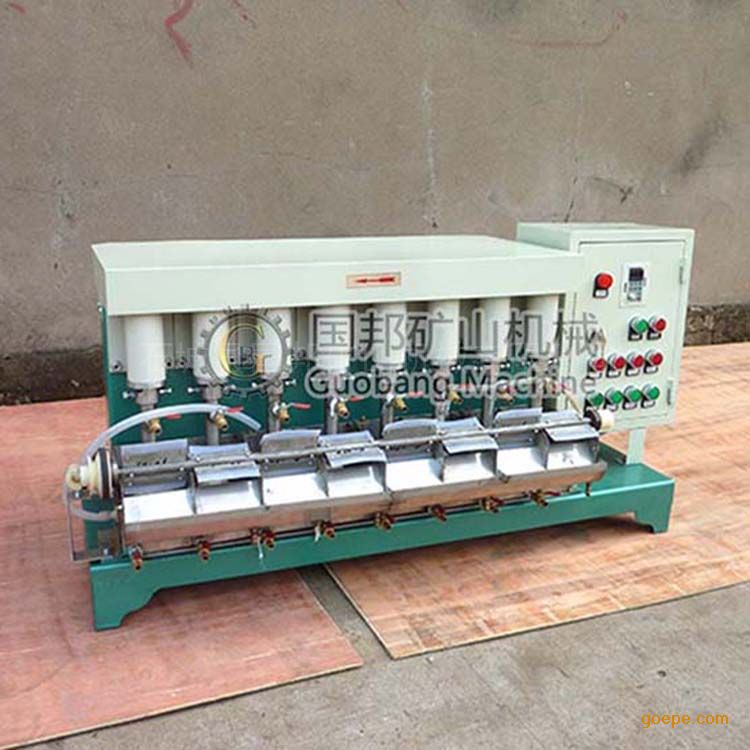

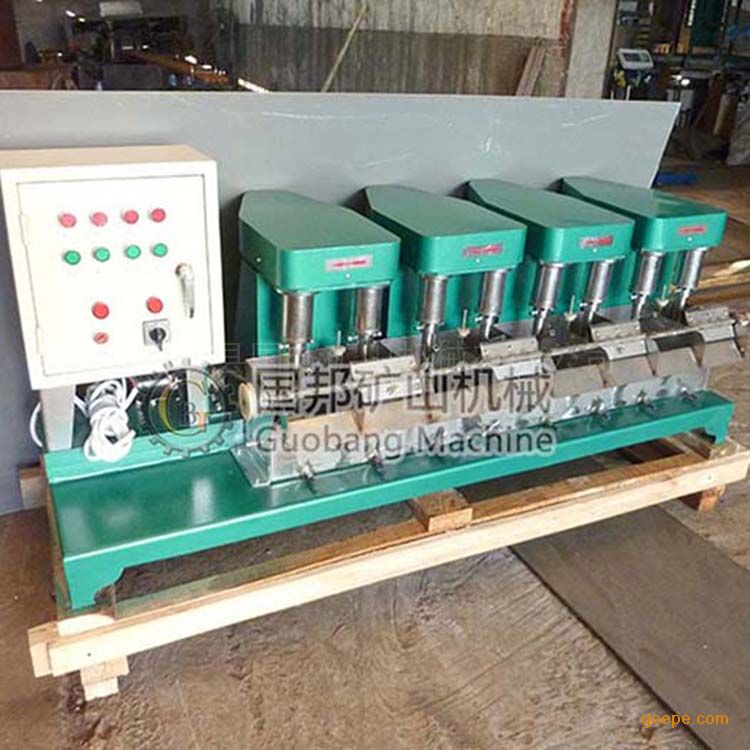

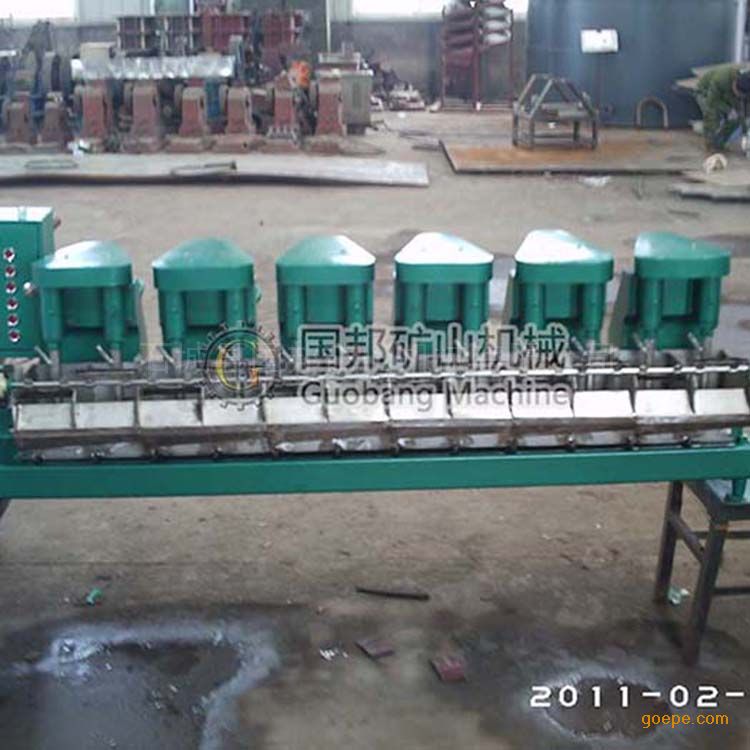

实验FX小型连续 多槽 机械搅拌式连续浮选机
